Apa itu gasket logam bergelombang?

Gasket logam bergelombang adalah jenis elemen mekanis yang digunakan untuk penyegelan. Mereka terbuat dari lembaran logam tipis melalui proses khusus dan ditekan menjadi paking berbentuk cincin melingkar dengan pola cekung dan cembung bergelombang biasa (yaitu, "bergelombang"). Gasket CMG dianggap sebagai standar teknologi paking logam bergelombang. Gasket CMG adalah pilihan ideal untuk flensa ASME Kelas 150 dan Kelas 300 dengan beban baut minimal.

1. Fitur Utama dan Prinsip Kerja
(1) Elastisitas dan Ketahanan:
Struktur bergelombangnya seperti pegas kecil. Ketika baut flensa dikencangkan, kerutan dikompresi; dan ketika peralatan bergetar karena perubahan suhu dan tekanan selama pengoperasian atau flensa sedikit terpisah, gelombang terkompresi dapat memantul kembali untuk mengimbangi perubahan ini, selalu menjaga kontak antara permukaan penyegelan dan mencegah kebocoran. Inilah kunci keunggulannya dibandingkan flat gasket.
(2) Rasio tekanan penyegelan tinggi:
Karena area kontak kerut relatif kecil, tekanan (tekanan spesifik) per satuan luas lebih besar pada beban awal baut yang sama, membuatnya lebih mudah untuk mengompresi dan mengisi cacat kecil pada permukaan flensa, sehingga mencapai penyegelan awal.
(3) Berbagai bahan logam tersedia:
Bahan logam yang berbeda dapat dipilih berdasarkan media yang berbeda (seperti sifat korosif) dan kondisi kerja (suhu, tekanan). Yang umum adalah: baja tahan karat 304/316: yang paling umum digunakan, dengan ketahanan korosi yang baik dan kinerja komprehensif. Baja karbon: digunakan untuk kondisi kerja non-korosif, seperti uap suhu tinggi. Paduan khusus: seperti Hastelloy, Monel, dan Inconel, digunakan di lingkungan korosif atau suhu tinggi.
(4) Lapisan penutup lunak tersedia:
Untuk mencapai kedap udara yang lebih baik atau media segel khusus, lapisan bahan penyegel lembut dapat ditutup pada permukaan kontak atas dan bawah dari paking logam bergelombang, seperti: Grafit: tahan suhu tinggi, inert secara kimia, dan paling banyak digunakan. PTFE (polytetrafluoroethylene): ketahanan korosi kimia yang sangat baik. Mika: Digunakan untuk suhu yang sangat tinggi (seperti aplikasi suhu tinggi di atmosfer pengoksidasi).
Struktur ini disebut paking berjaket logam, yang menggabungkan kekuatan dan ketahanan suhu logam dengan sifat penyegelan yang sangat baik dari lapisan penutup lunak.

2. Tipe Utama

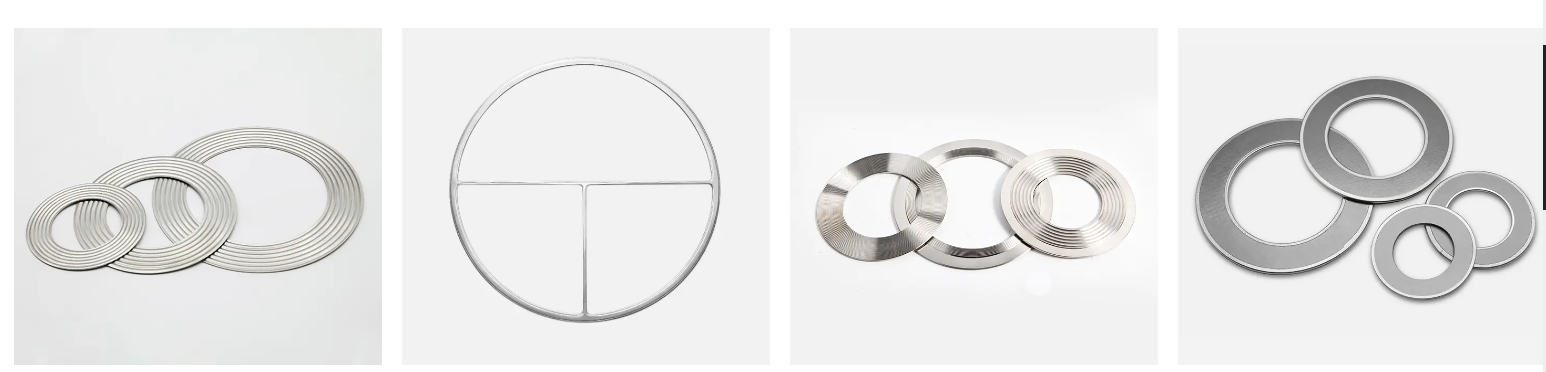

Gasket logam bergelombang umumnya ditemukan dalam dua jenis utama:
Gasket logam bergelombang dasar:
Hanya terbuat dari strip logam bergelombang, tanpa lapisan penutup. Hal ini bergantung pada elastisitas bawaan logam dan rasio tekanan penyegelan yang tinggi untuk mencapai segel. Ini umumnya digunakan dalam aplikasi di mana suhu dan tekanan tinggi namun medianya tidak terlalu korosif.
Gasket logam bergelombang dengan lapisan penutup (gasket berjaket logam):
Lapisan bahan penyegel yang lembut (seperti lembaran grafit) diaplikasikan pada permukaan atas dan bawah paking logam bergelombang dasar, dan kemudian ujung-ujungnya dibungkus dan diamankan dengan cetakan. Ini adalah tipe yang paling umum digunakan di industri.

3. Keunggulan dan Aplikasi
Keuntungan:
Kemampuan beradaptasi: Dapat mengakomodasi fluktuasi tekanan dan suhu, dan sedikit deformasi flensa.
Penyegelan yang andal: Kinerja penyegelan jauh lebih baik daripada gasket datar.
Ketahanan suhu tinggi dan tekanan tinggi: Badan logam dapat menahan suhu dan tekanan yang jauh lebih tinggi daripada gasket non-logam. Ketahanan Korosi: Pemilihan material memungkinkan kemampuan beradaptasi terhadap berbagai media.
Umur Panjang: Ketahanan yang sangat baik membuatnya kurang rentan terhadap relaksasi stres dan kegagalan.

Aplikasi Khas:
Pipa, katup, pompa, dan flensa bejana tekan di industri petrokimia.
Turbin uap dan sistem boiler di industri tenaga listrik.
Industri farmasi dan makanan (baja tahan karat 316 dengan lapisan PTFE umum digunakan).
Sambungan flensa sedang, bertekanan tinggi, dan bersuhu tinggi yang memerlukan penyegelan andal.
