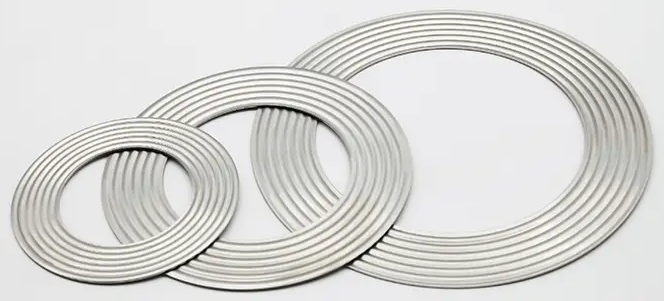

Mengapa gasket logam bergelombang tidak tergantikan dalam kondisi suhu dan tekanan tinggi?

Di bidang petrokimia, tenaga listrik, tenaga nuklir dan bidang industri lainnya, kondisi kerja suhu tinggi dan tekanan tinggi (HT/HP) memiliki persyaratan yang sangat ketat terhadap kinerja segel. Gasket biasa rentan terhadap kegagalan dalam kondisi ekstrem, yang mengakibatkan kebocoran sedang, kerusakan peralatan, dan bahkan kecelakaan keselamatan. Gasket Bergelombang Logam telah menjadi pilihan yang tak tergantikan dalam kondisi suhu tinggi dan tekanan tinggi karena desain struktural dan sifat materialnya yang unik.

1. Sifat material: tahan suhu tinggi, tahan tekanan tinggi, tahan korosi

Tahan suhu tinggi (-200℃~1000℃)

Gasket logam bergelombang terbuat dari bahan paduan berkinerja tinggi dan dapat menahan suhu ekstrem:

Baja tahan karat (316/321): cocok untuk -200℃~600℃, tahan terhadap korosi umum.

Inconel 600/625: tahan suhu hingga 1000℃, tahan terhadap korosi hidrogen sulfida (H₂S).

Hastelloy C-276: tahan terhadap asam kuat (seperti asam klorida, asam sulfat) dan oksidasi suhu tinggi.

Perbandingan: Gasket non-logam (seperti grafit, karet) akan berkarbonisasi atau meleleh di atas 500℃, sedangkan gasket datar logam biasa rentan terhadap deformasi mulur pada suhu tinggi.

Ketahanan deformasi tekanan tinggi (＞50MPa)

Struktur logam bergelombang dapat berubah bentuk secara elastis di bawah tekanan tinggi untuk mengimbangi sedikit ketidakrataan permukaan flensa dan mencegah kegagalan penyegelan.

Ketahanan mulur: Tingkat pemulihan elastis dari gasket bergelombang lebih besar dari 90%, sedangkan gasket logam datar rentan terhadap deformasi plastik di bawah tekanan tinggi, yang mengakibatkan kendor dan kebocoran baut.

Ketahanan korosi dan kompatibilitas media

Teknologi pelapisan permukaan: PTFE (tahan asam dan alkali), perak (peningkatan konduktivitas termal) atau nikel (ketahanan korosi ion klorida) dapat dilapisi.

Media yang berlaku: gas asam (CO₂, H₂S), alkali kuat, logam cair, dll.

Perbandingan: Gasket karet rentan membengkak saat terkena minyak, dan gasket grafit rentan terhadap bubuk di lingkungan oksidasi yang kuat.

2. Keunggulan struktural: kompensasi elastis dan kinerja penyegelan tinggi

Mekanisme kompensasi elastis kerut

Struktur lembah puncak bergelombang menghasilkan deformasi elastis ketika berada di bawah tekanan, secara otomatis beradaptasi dengan ketidakrataan permukaan flensa.

Kinerja rebound: Sekalipun beban awal baut berkurang, struktur bergelombang masih dapat mempertahankan penyegelan (gasket datar bocor setelah kendor).

Desain komposit multi-lapis (gasket yang ditingkatkan)

Grafit fleksibel luar kerut logam bagian dalam: kekuatan logam dan penyegelan non-logam.

Skenario aplikasi: pipa uap utama pembangkit listrik tenaga nuklir (harus tahan terhadap suhu tinggi dan radiasi pada saat yang bersamaan).

Perbandingan: Gasket logam datar tidak dapat beradaptasi dengan deformasi flensa dan rentan terhadap kebocoran karena konsentrasi tegangan lokal.

Perbandingan kinerja dengan gasket tradisional ：

3. Poin pemeliharaan paking logam bergelombang

• Tindakan pencegahan instalasi

Inspeksi sebelum pemasangan

Status gasket: pastikan tidak ada lekukan, retak atau korosi (terutama pada area bergelombang).

Permukaan flensa: bersihkan dan periksa kerataannya (kekasaran Ra≤0.8μm), tidak ada goresan atau karat.

Baut: gunakan baut baru atau pastikan tidak ada deformasi tarik, dan oleskan bahan anti kejang pada ulir.

Langkah-langkah instalasi yang benar

Penempatan tengah: Gasket harus menutupi seluruh permukaan penyegelan flensa, dan tidak boleh ada penyimpangan.

Kontrol pramuat: pengencangan silang secara bertahap sesuai torsi standar (seperti metode tiga langkah 50%-80%-100% yang direkomendasikan oleh ASME B16.5).

Hindari tekanan berlebih: Torsi berlebihan dapat menyebabkan kerut runtuh (lihat tingkat kompresi yang disediakan oleh pabrikan, biasanya 30%-50%).

Perilaku yang dilarang:

Penggunaan kembali gasket yang rata (kegagalan elastis).

Gunakan palu atau alat pneumatik untuk memasang dengan keras.

• Standar pembongkaran dan penggantian

Situasi di mana penggantian diperlukan

Kerusakan struktur bergelombang: kerut rata, patah atau roboh sebagian (kehilangan elastis).

Korosi/keausan: Lubang, retakan, atau pelepasan lapisan dalam skala besar dapat terlihat pada substrat logam.

Riwayat kebocoran: Kebocoran berulang pada posisi paking yang sama menunjukkan kegagalan segel.

Proses pembongkaran yang aman

Kurangi tekanan dan dinginkan hingga suhu sekitar.

Kendurkan baut-baut secara bersilang untuk menghindari permukaan flensa meletus secara tiba-tiba.

Bersihkan sisa paking lama (jangan gunakan alat tajam untuk mengikis flensa).

• Spesifikasi penyimpanan dan transportasi

Kondisi penyimpanan

Lingkungan: suhu 5-30℃, kelembaban ≤60%, jauh dari gas korosif asam dan alkali.

Pengemasan: Kotak keras tas tahan lembab asli untuk penyimpanan, tidak ditumpuk atau ditekuk.

Persyaratan transportasi

Diperbaiki dalam kotak tahan guncangan untuk menghindari deformasi kerut yang disebabkan oleh benturan.

Label menunjukkan "Jangan tekan" dan "Tahan lembab".
