Apa itu paking luka spiral?

Apa itu a Gasket Luka Spiral ?

Gasket luka spiral adalah paking penyegel semi-logam yang dibuat dengan melilitkan strip logam yang telah dibentuk sebelumnya dan bahan pengisi lunak bersama-sama dalam lapisan bergantian, membentuk cincin elastis yang menutup celah antara dua flensa. Kombinasi belitan logam yang kenyal dan bahan pengisi yang lembut memberi paking kemampuan untuk pulih sedikit di bawah perubahan tekanan, yang menjaganya tetap tertutup rapat meskipun beban baut dan suhu berubah selama pengoperasian.

Konstruksi inilah yang memisahkan paking luka spiral dari logam padat atau paking lunak murni. Gasket lunak saja dapat menekan secara permanen dan kehilangan segelnya, sedangkan paking logam kaku saja sering kali tidak dapat menyesuaikan diri dengan ketidakteraturan permukaan kecil pada permukaan flensa. Gasket luka spiral berada di antara keduanya, itulah sebabnya mengapa paking ini tetap menjadi salah satu jenis paking yang paling banyak ditentukan di seluruh pipa, bejana tekan, dan penukar panas.

Produsen paking luka spiral yang memiliki reputasi baik membuat gasket ini di sekitar tiga bagian utama, strip lilitan logam, bahan pengisi, dan satu atau lebih cincin pendukung, masing-masing dibahas di bagian berikutnya.

Gasket Luka Spiral Konstruksi: Komponen Inti

Setiap paking luka spiral dibuat dari sekumpulan kecil suku cadang standar, meskipun kombinasi material yang tepat berubah berdasarkan kondisi servis yang perlu ditangani.

Strip Berliku Logam

Strip logam tipis yang telah dibentuk sebelumnya, paling sering baja tahan karat, digulung menjadi bentuk spiral. Strip ini menyediakan pegas kembali yang memungkinkan paking merespons perubahan kecil pada beban baut dan pergerakan flensa tanpa kehilangan kontak dengan permukaan perapat.

Bahan Pengisi

Pengisi lunak, biasanya grafit atau PTFE, digulung secara bergantian dengan strip logam. Pengisi mengisi ketidakteraturan permukaan mikroskopis pada permukaan flensa dan memberikan kemampuan penyegelan awal sebelum belitan logam mengambil alih beban penyegelan jangka panjang.

Cincin Luar dan Dalam

Cincin tengah bagian luar menjaga posisi paking dengan benar di dalam lingkaran baut dan melindungi belitan dari kompresi berlebih, sementara cincin bagian dalam opsional menambah dukungan radial dan membantu mencegah tekuk pada aplikasi tekanan tinggi.

Bagaimana Gasket Luka Spiral Menciptakan Segel

Kinerja penyegelan berasal dari hubungan mekanis langsung antara beban baut dan kompresi paking. Saat baut flensa dikencangkan, belitan dan pengisi saling menekan, sehingga menimbulkan tegangan dudukan pada permukaan paking hingga cukup tinggi untuk menghalangi jalur fluida.

Ini adalah pola referensi umum dan bukan pengujian tunggal yang diukur, dan bentuk kurva sebenarnya bergantung pada jenis pengisi, kepadatan belitan, dan permukaan akhir flensa. Hubungan keseluruhan berlaku di sebagian besar instalasi: tegangan dudukan terus meningkat seiring dengan meningkatnya beban baut, hingga paking mencapai titik yang dapat menutup celah penyegelan sepenuhnya.

Bahan Pengisi Umum untuk Gasket Luka Spiral

Pilihan pengisi adalah salah satu keputusan pertama dalam memilih paking luka spiral, karena secara langsung mempengaruhi kisaran suhu dan kompatibilitas bahan kimia.

Peringkat Tekanan dan Suhu berdasarkan Jenis Pengisi

Karena bahan pengisi menetapkan batas suhu praktis untuk paking luka spiral, ini biasanya merupakan spesifikasi pertama yang harus dikonfirmasi sebelum memilih antara paking luka spiral berisi grafit dan paking luka spiral berisi PTFE.

Grafit tetap menjadi bahan pengisi yang paling umum digunakan untuk layanan industri umum, menawarkan keseimbangan praktis antara toleransi suhu dan ketahanan terhadap bahan kimia, sedangkan bahan pengisi keramik dan mika disediakan untuk peralatan proses bersuhu lebih tinggi.

Peringkat Kelas Tekanan Khas untuk Gasket Luka Spiral

Gasket luka spiral diproduksi agar sesuai dengan kelas tekanan flensa standar, sehingga dimensi dan skala kerapatan belitan disesuaikan dengan peringkat kelas flensa tempat pemasangannya.

Angka-angka ini merupakan perkiraan nilai referensi suhu ruangan untuk kelas flensa umum, dan tinggi batang pada bagan diskalakan agar mudah dibaca, bukan hanya digambar berdasarkan skala. Tekanan aktual yang diijinkan selalu bergantung pada bahan flensa spesifik, suhu, dan kode desain yang berlaku.

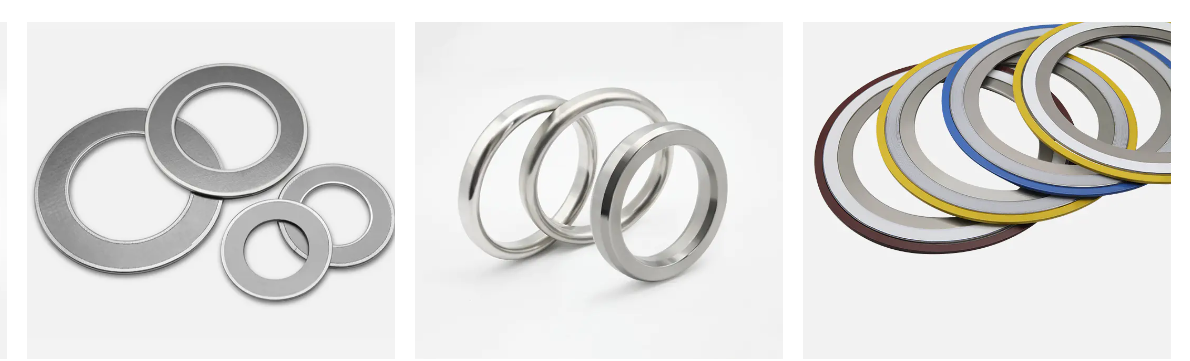

Gasket Luka Spiral vs Gasket Sambungan Cincin: Perbedaan Utama

Gasket luka spiral dan sambungan tipe cincin, atau RTJ, gasket keduanya umum digunakan pada pipa bertekanan tinggi, namun menyegel dengan cara berbeda dan disesuaikan dengan situasi berbeda.

Gasket luka spiral umumnya menawarkan pemulihan kompresi yang lebih baik dan toleransi yang lebih besar terhadap ketidaksempurnaan permukaan flensa kecil, sedangkan paking RTJ, karena sepenuhnya terbuat dari logam, biasanya menangani tekanan dan suhu ekstrem yang lebih tinggi tetapi memerlukan flensa beralur yang dikerjakan secara presisi dan tidak dimaksudkan untuk digunakan kembali setelah pelepasan.

Dimana Gasket Luka Spiral Digunakan Di Berbagai Industri

Kombinasi toleransi tekanan, kisaran suhu, dan pemulihan kompresi menjadikan gasket luka spiral menjadi pilihan umum di beberapa jenis peralatan proses.

Sistem Pipa Uap

Gasket luka spiral untuk layanan pipa uap perlu menangani siklus termal berulang saat saluran memanas dan mendingin, di mana belitan logam pegas membantu menjaga segel rapat melalui perubahan suhu.

Penukar Panas

Gasket luka spiral untuk aplikasi penukar panas sering kali berukuran sesuai pola flensa tertentu dan harus tahan terhadap tekanan internal dan ekspansi termal cangkang penukar selama siklus penyalaan dan pematian.

Kapal Tekanan

Gasket luka spiral untuk penutupan bejana tekan dipilih berdasarkan tekanan desain bejana dan media proses di dalamnya, dengan bahan pengisi dipilih agar sesuai dengan lingkungan kimia.

Petrokimia dan Perpipaan Proses

Di seluruh kilang dan pabrik kimia, gasket luka spiral digunakan pada sambungan flensa di seluruh jaringan perpipaan, dimana kualitas manufaktur yang konsisten dari pemasok gasket luka spiral mendukung kinerja yang dapat diprediksi di seluruh instalasi besar.

Cara Mengidentifikasi dan Memilih Gasket Luka Spiral yang Tepat

Kebanyakan produsen paking luka spiral mengikuti konvensi kode warna bersama pada cincin luar dan garis pengisi, yang memungkinkan untuk mengidentifikasi bahan belitan dan pengisi tanpa membongkar paking.

Saat memilih paking, mencocokkan bahan cincin luar dengan lingkungan flensa dan memastikan diameter dalam dan luar yang benar terhadap kelas tekanan flensa adalah dua pemeriksaan yang perlu dilakukan sebelum pemasangan, bersamaan dengan permintaan paking luka spiral khusus untuk pola flensa non-standar.

Tentang Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co, Ltd didirikan pada 2007 dan berbasis di Ningbo, Provinsi Zhejiang, dengan fasilitas manufaktur yang luas 20.000 meter persegi . Perusahaan ini berfokus pada pengoperasian sistem penyegelan fluida yang aman dan dapat diandalkan, membantu klien mengidentifikasi teknologi penyegelan yang sesuai dengan kondisi proses mereka.

Berbagai lini produksi mendukung desain dan pembuatan gasket penyegel dan bahan penyegel terkait untuk sektor perminyakan, kimia, listrik, pembuatan kapal, dan manufaktur mesin. Sebagai produsen gasket industri, rangkaian produk utama mencakup gasket luka spiral, gasket sambungan cincin, gasket kammprofile, gasket logam bergelombang, gasket kit isolasi, dan gasket non-asbes, yang mencakup format gasket logam dan semi-logam.

Bekerja sebagai pemasok paking luka spiral kepada pelanggan di banyak wilayah, perusahaan ini mendukung program paking luka spiral OEM dan permintaan paking luka spiral khusus di samping katalog standarnya, memanfaatkan pengalaman manufaktur selama bertahun-tahun di seluruh rangkaian produk penyegelan.

Perusahaan ini beroperasi berdasarkan prinsip inti integritas, presisi, inovasi, dan kesuksesan bersama, dengan tujuan membangun nilai jangka panjang bagi pelanggan, karyawan, dan industri penyegelan cairan yang lebih luas.
