Apa kelebihan gasket bergigi?

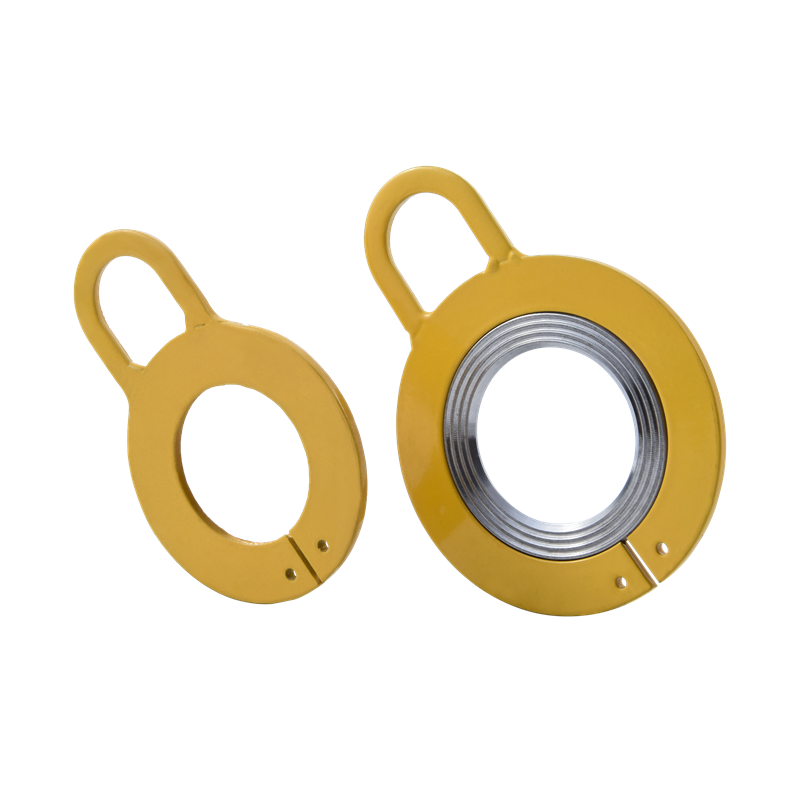

Gasket Kammprofile adalah elemen penyekat logam dan non-logam komposit dengan alur bergerigi konsentris atau spiral yang dikerjakan pada permukaannya. Mereka mencapai penyegelan melalui deformasi tekanan tinggi yang terlokalisasi pada ujung gigi. Mereka menggabungkan kekuatan gasket logam dengan elastisitas gasket non-logam dan banyak digunakan dalam aplikasi suhu tinggi dan tekanan tinggi.

1.Keunggulan dan Fitur gasket Kammprofile

Performa anti-pelonggaran yang luar biasa

Desain pengikatan bergerigi: Gerigi pada permukaan paking menyatu dengan permukaan komponen yang tersambung (seperti kepala baut atau mur) saat dikencangkan, menciptakan interlock mekanis dan secara efektif menahan kelonggaran yang disebabkan oleh getaran, guncangan, atau beban dinamis.

Lebih unggul dari gasket datar biasa: Meskipun gasket datar tradisional hanya mengandalkan gesekan, gerigi pada gasket bergerigi memberikan ketahanan anti selip tambahan.

Kekuatan penahan yang tinggi

Tepi gerigi yang tajam menghasilkan deformasi plastis lokal di bawah tekanan, sehingga meningkatkan kedalaman pengikatan permukaan kontak dan mempertahankan beban awal bahkan setelah penggunaan jangka panjang.

Tidak diperlukan tindakan anti-pelonggaran tambahan

Ini dapat menggantikan elemen anti-pelonggaran tambahan seperti ring pegas dan penyekat ulir, menyederhanakan proses perakitan dan mengurangi biaya dan jumlah komponen.

Bahan fleksibel dan perawatan permukaan

Berbagai bahan: Baja karbon yang umum digunakan, baja tahan karat (seperti 304 dan 316), paduan tembaga, dll., beradaptasi dengan lingkungan yang berbeda (seperti aplikasi tahan korosi dan suhu tinggi).

Perawatan permukaan opsional: galvanisasi, penghitaman, fosfat, dll., untuk lebih meningkatkan ketahanan terhadap karat atau aus.

Kemampuan Beradaptasi Tinggi

Berlaku pada permukaan kontak yang tidak rata atau sedikit berubah bentuk, geriginya mengkompensasi ketidakteraturan permukaan kecil dan memastikan kontak yang efektif.

Dapat digunakan untuk konektor yang terbuat dari berbagai bahan, termasuk logam dan plastik.

Instalasi Mudah

Dipasang langsung di antara baut/mur dan benda kerja, tidak memerlukan alat khusus atau pengoperasian yang rumit.

Dapat digunakan kembali

Beberapa desain memungkinkan pembongkaran dan pelepasan berkali-kali dengan tetap menjaga efektivitas anti-longgarnya (namun, penggunaan berulang-ulang dapat menurunkan kinerja; hal ini direkomendasikan berdasarkan kondisi aplikasi).

Efektivitas Biaya

Struktur sederhana dan biaya produksi rendah, namun dengan efektivitas anti-longgaran yang signifikan, efektivitas biaya melampaui banyak solusi anti-longgaran yang kompleks.

Aplikasi Khas

Lingkungan Getaran: Mesin dan sistem transmisi pada mobil, penerbangan, dan transportasi kereta api.

Peralatan Tugas Berat: Mesin konstruksi dan turbin angin.

Peralatan Elektronika dan Listrik : Mencegah kendornya sambungan rangkaian akibat getaran.

Lingkungan Bersuhu Tinggi/Korosif: Saluran pipa kimia dan peralatan minyak bumi (diperlukan bahan tahan korosi).

Tindakan pencegahan

Risiko Kerusakan Permukaan: Gerigi dapat menggores permukaan lunak; bahan benda kerja harus dievaluasi. Kontrol pramuat: Pengencangan yang berlebihan dapat menyebabkan gigi gergaji masuk secara berlebihan, sehingga mengganggu kinerja atau merusak komponen.

Tidak cocok untuk material lembaran yang sangat tipis: Gigi gergaji dapat menembus bagian yang terlalu tipis dan menyebabkan kegagalan.

2. Spesifikasi Gasket Kammprofile

Persiapan Pra-Instalasi

Inspeksi Gasket

Pastikan profil gigi utuh dan bebas cacat, dengan toleransi tinggi gigi dalam ±0,02 mm.

Ukur keseragaman ketebalan; perbedaan ketebalan di empat titik harus ≤0,05 mm.

Verifikasi laporan material yang harus mematuhi ASTM F104 atau GB/T 9129.

Persiapan Flensa

Kekasaran permukaan penyegelan flensa harus Ra ≤3.2μm, dengan tekstur terdistribusi secara radial.

Bersihkan permukaan penyegelan secara menyeluruh dengan aseton; pelarut terklorinasi dilarang.

Periksa paralelisme flensa; deviasi menggunakan alat ukur antena harus ≤0,1 mm/m.

Prosedur Instalasi

Pemusatan dan Penentuan Posisi

Diameter dalam paking harus lebih besar 0,5-1 mm dari diameter dalam pipa untuk mencegah kerusakan akibat erosi media.

Saat memasang gasket bergigi ganda, ujung gigi harus menghadap sisi bertekanan tinggi (atau, jika tidak yakin, sisi flensa).

Pra-Pengencangan Baut

Kencangkan dalam empat tahap:

Pra-pengetatan awal hingga 30% dari torsi target

Pengencangan diagonal hingga torsi 50%.

Pengencangan melingkar hingga torsi 80%.

Terakhir, capai torsi 100% dalam dua langkah.

Gunakan kunci torsi yang telah dikalibrasi, pertahankan kesalahan dalam ±5%.

Baut baja karbon dingin dengan pelumas molibdenum disulfida.

Kencangkan kembali selagi panas.

Setelah sistem awalnya memanas hingga mencapai suhu pengoperasian, kencangkan kembali setelah pendinginan hingga 80°C.

Baut paduan suhu tinggi memerlukan peningkatan torsi kompensasi sebesar 5%-8%.

3. Standar perawatan dan pembongkaran untuk gasket bergigi

Spesifikasi Perawatan Reguler

Inspeksi Dalam Layanan

Pemantauan Tegangan Baut: Gunakan pengukur tegangan baut ultrasonik setiap enam bulan. Kencangkan kembali jika beban awal berkurang lebih dari 15%.

Pemeriksaan Kebocoran: Gunakan detektor kebocoran halogen (sensitivitas ≤ 1×10⁻⁶ Pa·m³/s) untuk memeriksa permukaan segel setiap minggu.

Inspeksi Penutupan

Penilaian Kondisi Ujung Gigi:

Ujung gigi yang sedikit rata diperbolehkan (≤ 30% dari tinggi aslinya).

Retak atau tonjolan akar gigi dilarang.

Inspeksi Lapisan Segel:

Kehilangan ketebalan lapisan grafit/PTFE ≤ 20%.

Tidak ada retakan lubang tembus radial (panjang retakan <2mm dapat digunakan sementara).

Persyaratan Pembersihan: Gunakan etanol anhidrat untuk menghilangkan endapan karbon di alur gigi (sikat logam dilarang).

Permukaan penyegelan flensa harus dipoles satu arah dengan amplas 800 grit (untuk menghilangkan lapisan oksida).

Kriteria Penolakan Wajib

Kerusakan Struktural

Salah satu kondisi berikut ini terjadi pada area profil gigi:

Tiga atau lebih patah gigi berturut-turut

Keausan tinggi gigi > 0,1 mm (untuk tinggi gigi asli 0,3 mm)

Deformasi mulur pada rangka logam (deviasi kelurusan > 0,2 mm)

Kegagalan segel

Diuji menurut ISO 5208:

Laju kebocoran helium > 1×10⁻⁵ Pa·m³/s

Uji tekanan hidrolik: Pertahankan tekanan selama 30 menit; penurunan tekanan > 5%
