Bagaimana Cara Memasang Gasket Penukar Panas dengan Benar untuk Performa Optimal?

Gasket penukar panas merupakan komponen penting yang banyak digunakan di berbagai industri seperti kimia, farmasi, pembangkit listrik, dan pendingin ruangan. Mereka memfasilitasi kontrol suhu dengan mentransfer panas antar cairan. Pentingnya gasket sebagai komponen penyekat dalam pengoperasian penukar panas tidak dapat disangkal. Pemasangan gasket penukar panas yang benar tidak hanya menjamin integritas penyegelan peralatan tetapi juga secara signifikan meningkatkan kinerja dan masa pakai penukar panas. Artikel ini akan memberikan panduan mendetail tentang cara memasang gasket penukar panas dengan benar untuk memastikan penyegelan optimal dan efisiensi termal selama pengoperasian.

1. Memahami Fungsi Gasket Penukar Panas
Fungsi utama gasket penukar panas adalah untuk memberikan segel yang efektif, mencegah kebocoran media dan memastikan perpindahan panas yang lancar di dalam penukar panas. Gasket juga mencegah pencampuran atau kontaminasi silang antara media yang berbeda, yang merupakan hal penting dalam industri seperti manufaktur kimia dan farmasi, di mana pencegahan kebocoran zat berbahaya adalah hal yang sangat penting.

Pemasangan gasket yang tidak tepat dapat menyebabkan kebocoran media, berkurangnya efisiensi pertukaran panas, peralatan menjadi terlalu panas, dan bahkan kegagalan fungsi. Oleh karena itu, memastikan pemasangan gasket yang benar sangat penting untuk menjaga peralatan berfungsi dengan baik.

2. Pekerjaan Persiapan Sebelum Memasang Gasket Penukar Panas
Sebelum memasang gasket penukar panas dengan benar, diperlukan persiapan yang matang, termasuk aspek-aspek berikut:

(1) Pengecekan Bahan dan Spesifikasi Gasket

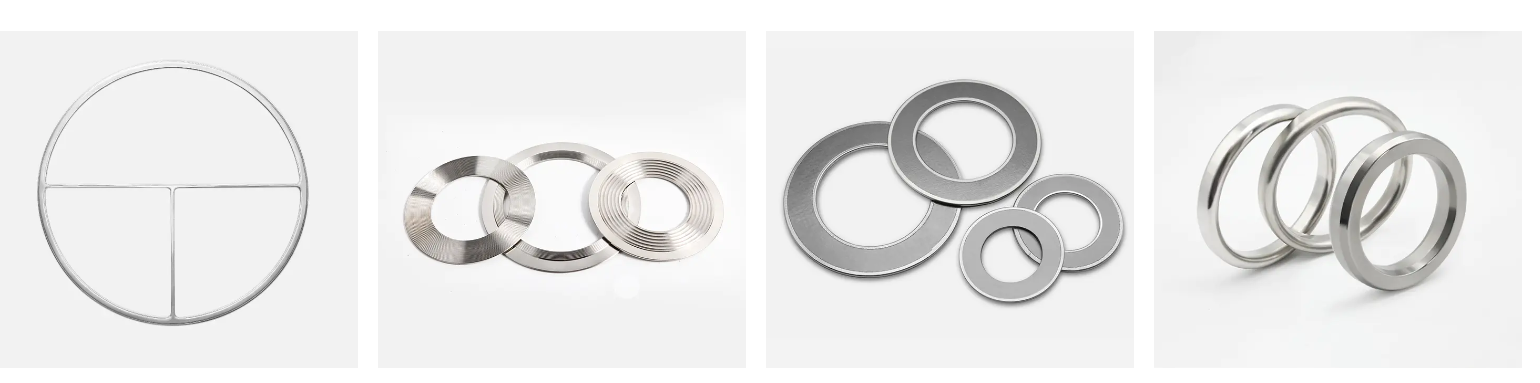

Bahan paking penukar panas harus dipilih berdasarkan lingkungan pengoperasian peralatan, sifat media, suhu, dan kondisi tekanan. Bahan gasket penukar panas yang umum meliputi gasket karet, gasket logam, gasket grafit fleksibel, dan gasket PTFE. Saat memilih paking, suhu, tekanan, dan ketahanan kimia yang berlaku harus dipastikan. Hanya bahan yang tepat yang dapat memastikan pengoperasian paking yang stabil dalam jangka panjang.
Selanjutnya, pastikan ukuran dan spesifikasi paking sesuai dengan permukaan kontak penukar panas. Hindari penggunaan gasket yang tidak memenuhi spesifikasi, karena dapat mengakibatkan penyegelan dan kebocoran yang buruk.

(2) Membersihkan Permukaan Kontak
Sebelum memasang paking, permukaan kontak penukar panas harus bersih. Permukaan kontak harus bebas dari minyak, debu, korosi, dan kotoran apa pun yang dapat mempengaruhi kinerja penyegelan paking. Metode pembersihan mungkin termasuk menggunakan bahan pembersih, sikat, atau kain, dan menggunakan udara bertekanan untuk mengeringkan jika perlu. Kotoran kecil apa pun dapat mempengaruhi kinerja penyegelan paking, sehingga menyebabkan kebocoran atau kerusakan.

(3) Periksa kerataan permukaan kontak
Permukaan kontak penukar panas harus rata dan halus. Jika permukaan kontak tergores, berubah bentuk, atau terkorosi, hal ini dapat menghalangi pembentukan segel yang baik pada paking. Jika perlu, alat khusus dapat digunakan untuk menggiling atau memotong permukaan kontak untuk memastikan kerataannya.

(4) Pilih alat yang sesuai
Saat memasang gasket penukar panas, diperlukan beberapa alat profesional, seperti kunci pas, baut, dan alat uji tekanan. Alat-alat ini membantu memastikan bahwa paking menerima tekanan yang merata selama pemasangan dan mencegah kompresi berlebihan atau kendor.

3. Langkah Pemasangan Gasket Penukar Panas yang Benar
Berikut ini adalah langkah standar pemasangan gasket penukar panas. Mengikuti langkah-langkah ini akan memastikan kinerja gasket yang optimal.
(1) Memposisikan paking
Pertama, letakkan paking dengan hati-hati pada permukaan kontak penukar panas. Pastikan paking benar-benar sejajar dengan permukaan kontak, hindari perpindahan atau pembengkokan. Untuk gasket dengan persyaratan arah (seperti gasket logam dengan tanda), pastikan untuk memastikan orientasi yang benar.
Selama penempatan, hindari menyentuh langsung permukaan kontak gasket dengan tangan, terutama untuk bahan yang mudah terkontaminasi seperti grafit fleksibel dan gasket karet. Gunakan alat yang bersih untuk membantu pengoperasian agar paking tetap bersih dan utuh.

(2) Memasang dan mengencangkan baut secara merata
Setelah paking terpasang, mulailah memasang baut. Baut harus dipasang mulai dari diagonal penukar panas dan dikencangkan secara bertahap secara merata. Ini adalah langkah penting untuk memastikan pemerataan gaya pada paking dan kinerja penyegelan yang optimal. Hindari mengencangkan semua baut sekaligus; sebagai gantinya, lakukan secara bertahap untuk memastikan paking terkompresi secara merata.
Torsi setiap baut harus dikencangkan sesuai dengan spesifikasi yang diberikan oleh pabrikan. Jika tidak ada persyaratan torsi khusus, kunci momen dapat digunakan untuk memastikan gaya pengencangan yang sesuai. Pengencangan yang berlebihan dapat menyebabkan kerusakan atau perubahan bentuk paking, sedangkan pengencangan yang kurang dapat menyebabkan penyegelan yang buruk.

(4) Metode pengencangan silang
Menggunakan metode pengencangan silang adalah cara umum untuk memastikan pemasangan yang merata dan kinerja penyegelan yang baik pada gasket penukar panas. Dengan mengencangkan baut secara bertahap dalam pola silang, paking menerima kekuatan yang merata. Biasanya, hanya pengencangan sebagian yang dilakukan pada putaran pertama, dan pengencangan penuh dilakukan pada putaran kedua.

(5) Memeriksa kebocoran
Setelah pemasangan, memeriksa kebocoran sangatlah penting. Kinerja penyegelan gasket dapat diuji menggunakan pengujian tekanan pneumatik, pengujian tekanan hidrolik, atau instrumen pendeteksi kebocoran gas. Dengan memberikan tekanan tertentu dan mengamati kebocoran, Anda dapat memastikan bahwa paking terpasang dengan benar.

(6) Inspeksi Pra-operasi
Sebelum penukar panas mulai beroperasi, lakukan pemeriksaan akhir. Periksa baut-baut yang kendor, pastikan paking sudah sejajar dengan benar, dan pastikan tidak ada kebocoran atau kelainan. Jika perlu, kencangkan kembali baut untuk memastikan segel yang benar.

4. Kesalahan Umum Instalasi dan Solusinya
Meskipun pemasangan paking tampak seperti proses yang sederhana, beberapa kesalahan umum masih dapat terjadi selama pengoperasian sebenarnya. Berikut beberapa kesalahan umum dan cara menghindarinya:

(1) Mengencangkan atau Melonggarkan Secara Berlebihan
Mengencangkan atau mengendurkan baut secara berlebihan dapat menyebabkan kerusakan paking atau penyegelan yang buruk. Mengencangkan secara berlebihan dapat menyebabkan paking retak atau kehilangan elastisitasnya, sedangkan kendor dapat menyebabkan kebocoran. Oleh karena itu, kencangkan sesuai dengan persyaratan torsi yang ditentukan dan berikan tekanan yang merata untuk memastikan gasket mendapat tekanan yang merata.

(2) Permukaan Kontak yang Tidak Bersih
Permukaan kontak yang kotor adalah penyebab umum penyegelan yang buruk. Debu, minyak, atau kotoran apa pun akan memengaruhi kinerja penyegelan paking, jadi penting untuk memastikan permukaan kontak benar-benar bersih sebelum pemasangan.

(3) Menggunakan Gasket yang Tidak Cocok
Penggunaan gasket yang tidak cocok (seperti ukuran yang salah atau bahan yang tidak sesuai dengan kondisi pengoperasian) akan menyebabkan kegagalan penyegelan. Oleh karena itu, pemilihan bahan dan ukuran gasket yang sesuai sangatlah penting. Pilih paking yang sesuai berdasarkan kondisi pengoperasian (seperti suhu, tekanan, dan media) dan pastikan paking tersebut cocok dengan permukaan kontak penukar panas.

(4) Mengabaikan Penuaan Gasket
Gasket penukar panas memiliki masa pakai yang terbatas. Paparan suhu tinggi, tekanan tinggi, dan media kimia korosif dalam jangka panjang dapat menyebabkan penuaan paking dan penurunan kinerja penyegelan. Oleh karena itu, periksa kondisi gasket secara rutin dan segera ganti gasket yang sudah tua atau rusak untuk memastikan stabilitas peralatan dalam jangka panjang.
